Voici tout ce qui se passe dans une borne de recharge quand vous branchez votre voiture

Il y a quelque chose d’un peu trompeur dans la facilité apparente de la recharge. On soulève le câble, on le branche, et l’affaire semble entendue. Il n’y a pas de manipulation particulière, pas de vapeurs d’hydrocarbures, rien qui ressemble de près ou de loin à ce que cache une bonne vieille pompe à essence.

Dans les secondes qui suivent ce geste plus ou moins anodin, une séquence d’opérations d’une certaine sophistication se met en branle. Une séquence dont les conducteurs ne se doutent pas forcément.

Pourtant, comprendre ce qui se passe dans une borne de recharge, c’est aussi comprendre pourquoi ce marché n’est pas aussi simple à industrialiser qu’on pourrait le croire, pourquoi les pannes existent, pourquoi les puissances affichées ne sont pas toujours atteintes, et pourquoi l’entretien d’un réseau de bornes est un métier à part entière.

Le courant alternatif : une affaire de communication et de contrôle

Commençons par le cas le plus courant en France : la borne en courant alternatif, celle qu’on trouve dans les parkings de supermarchés ou sur les places en ville. Ces bornes délivrent en général entre 7 et 11 kW pour le monophasé, et 22 kW pour le triphasé. De l’extérieur, c’est un boîtier.

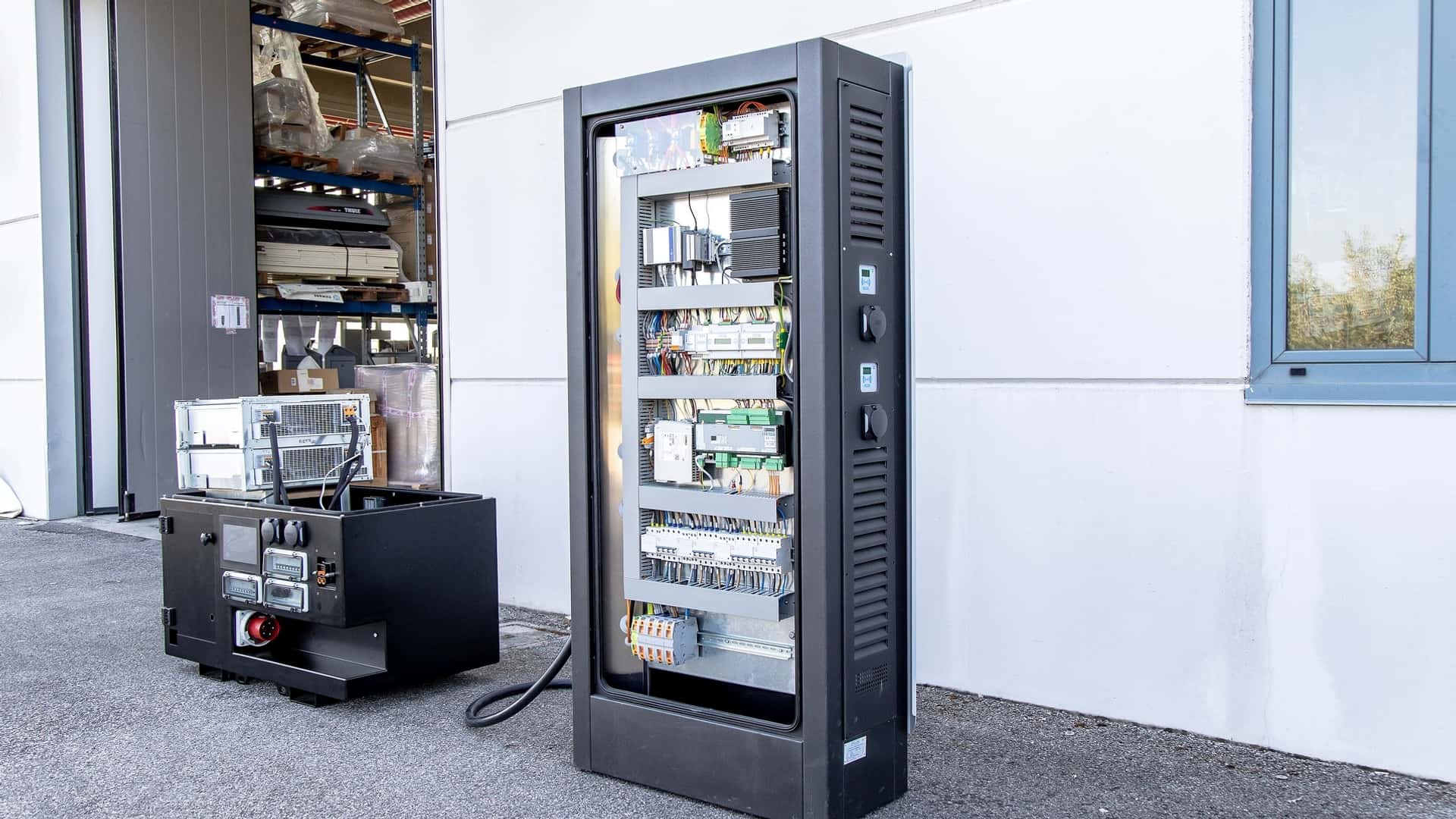

De l’intérieur, c’est une chaîne d’éléments qui travaillent de concert. Le courant arrive à la borne via une connexion au réseau. Il passe d’abord par un différentiel (la première ligne de défense contre les fuites de courant) avant d’être mesuré par des compteurs.

Ce passage par les compteurs permet de facturer avec précision, mais aussi de surveiller en temps réel le courant qui y circule. Vient ensuite le contacteur, une sorte de vanne électronique qui autorise ou coupe le flux selon les instructions qu’il reçoit.

Tout cela obéit à un « cerveau », ou plutôt même deux. La plupart des bornes modernes embarquent un contrôleur principal et un contrôleur secondaire, reliés au réseau via une carte SIM ou un port Ethernet. Ce binôme gère les mises à jour du logiciel, la communication avec l’opérateur du réseau, et surtout ce que l’on appelle le dialogue avec le véhicule.

Parce que c’est là le point fondamental : une borne ne se contente pas de délivrer du courant. Elle échange avec le système de gestion de la batterie de la voiture pour savoir combien de puissance elle peut absorber, à quelle vitesse, et dans quelles conditions.

C’est ce protocole de communication (standardisé mais pas toujours parfaitement interprété par tous les constructeurs) qui explique une partie des incompatibilités ou des ralentissements de charge qu’on peut parfois observer.

Le courant continu : attention, ça débite !

Les bornes à courant continu (les fameuses DC, qu’on retrouve sur autoroute ou dans les stations de recharge rapide) font le même travail, mais à une échelle de puissance et de complexité sensiblement différente.

Le réseau électrique délivre du courant alternatif. Les batteries de voiture fonctionnent en courant continu. La borne DC doit donc assurer elle-même la conversion, là où une borne AC délègue cette opération au chargeur embarqué du véhicule.

Plus concrètement, le courant entrant est séparé en deux flux dès l’arrivée : l’un alimente l’électronique de la borne elle-même, l’autre est traité par des modules de conversion qui le transforment en DC avant de l’envoyer vers la voiture.

Ce sont ces modules qui définissent la puissance de sortie maximale et leur nombre, leur qualité, et leur état de fonctionnement conditionnent directement ce que vous lirez sur l’écran au moment de brancher. La communication avec le véhicule est ici encore plus critique qu’en AC.

Le protocole doit gérer des puissances qui peuvent dépasser les 150, 200, voire plus de 300 kW sur les infrastructures les plus récentes, avec une tolérance aux erreurs très faible. Certains fabricants comme BYD vont même encore plus loin avec leur technologie Flash Charging permettant de grimper à une puissance de 1 500 kW et de passer de 10 à 70 % en moins de 5 minutes sur les voitures compatibles, comme la Denza Z9GT par exemple.

Toutefois, un mauvais signal, une incompatibilité de protocole, et la session s’arrête ou se limite à une fraction de la puissance disponible. Quant aux connecteurs, ils répondent à des normes précises (la CEI 61851 pour le système de charge et la communication, la CEI 62196 pour les connecteurs) qui définissent aussi bien les dimensions physiques que les échanges électroniques entre la prise et le véhicule.

La température : la variable qu’on sous-estime

Les batteries des voitures électriques n’aiment pas trop le froid, ça on le sait mais, a contrario, les bornes de recharge, elles, n’aiment pas trop le chaud.

Transférer des dizaines, parfois des centaines de kW génère inévitablement de la chaleur par effet Joule, c’est-à-dire le dégagement de chaleur provoqué par le passage d’un courant électrique dans un matériau conducteur lui opposant une résistance. Cette dissipation thermique transforme une partie de l’énergie en simple chaleur perdue.

Et dans un équipement électronique exposé aux intempéries, au soleil, aux variations de température ambiante, c’est une contrainte qu’il faut gérer.

Les constructeurs de bornes interviennent sur plusieurs leviers. La longueur et les matériaux des câbles jouent leur rôle, par exemple. Les modules de conversion AC/DC utilisant du carbure de silicium (un conducteur plus efficace que le silicium classique) génèrent moins de pertes thermiques à puissance équivalente. Et puis il y a des détails qui semblent anecdotiques mais ne le sont pas : la couleur du boîtier extérieur, par exemple.

Entre un capot sombre et un capot en inox, l’écart de température peut atteindre une quinzaine de degrés sous un soleil d’été. Ce n’est pas négligeable quand on sait que les composants internes ont des seuils de fonctionnement. Des capteurs thermiques sont répartis à plusieurs endroits : dans la borne elle-même, mais aussi directement dans les câbles et aux points de contact des connecteurs. Ils remontent en continu des informations au contrôleur, qui peut décider de réduire la puissance délivrée ou d’interrompre la session si une température critique est atteinte.

Ce bridage thermique est l’une des raisons pour lesquelles une recharge peut spontanément ralentir par forte chaleur. Il ne s’agit donc pas d’une panne, mais d’une mesure de protection automatique. Pour les câbles dits HPC, c’est-à-dire ceux délivrant une haute puissance, souvent dépassant les 150 kW, une simple gestion « passive » ne suffit plus.

Ces câbles intègrent un circuit de refroidissement actif : un tuyau amène un mélange d’eau et de glycol jusqu’à la tête du connecteur, où il se ramifie pour atteindre les contacts électriques eux-mêmes, avant de repartir vers une unité de refroidissement intégrée à la borne.

C’est ce qui permet de maintenir des sections de câble acceptables (et donc un câble maniable) malgré des intensités qui pourraient autrement nécessiter des conducteurs beaucoup plus épais et rigides.

Bref, vous l’aurez compris : la borne de recharge n’est pas une pompe à essence à laquelle on aurait simplement changé le fluide. C’est un peu plus que ça, puisque c’est aussi un équipement de conversion, de mesure, de communication et de gestion thermique, soumis à des contraintes physiques réelles et à des protocoles électroniques que les constructeurs ne maîtrisent pas forcément tous avec la même rigueur.

Cela explique d’ailleurs certaines expériences de recharge décevantes, mais aide aussi à mieux comprendre pourquoi déployer un réseau fiable reste, aujourd’hui encore, un vrai défi d’ingénierie.

Et ça, certains s’en sortent un peu mieux que d’autres, comme en témoignent les classements annuels de ChargeMap par exemple, qui recensent les meilleurs réseaux de charge déployés en Europe. Et sans trop de surprise, nous retrouvons régulièrement les mêmes en tête, à savoir Tesla et son réseau de Superchargeurs, Fastned ou encore Electra.
